Расчет оптимальной толщины защитного слоя бетона над арматурой: методики и практика

Введение

Защитный слой бетона над арматурой является ключевым элементом, обеспечивающим долговечность и надежность железобетонных конструкций. Его правильный расчет и выбор оптимальной толщины позволяют защитить металл от коррозии, повысить огнестойкость и обеспечить необходимую прочность конструкции. В данной статье подробно рассмотрены основные принципы, нормативные требования и практические аспекты, влияющие на выбор толщины защитного слоя.

Значение защитного слоя бетона

Защитный слой – это минимальное расстояние от поверхности арматуры до внешней поверхности конструкции, залитой бетоном. Он выполняет несколько функций:

• Защита от коррозии. Влага и агрессивные вещества могут проникать внутрь конструкции, вызывая окисление металла.
• Обеспечение сцепления. С помощью бетона арматура воспринимает усилия на растяжение.
• Повышение огнестойкости. Толстый слой бетона замедляет нагрев арматуры при пожаре.
• Предотвращение механических повреждений. Защитный слой выдерживает мелкие повреждения и износ.

Нормативные требования к толщине защитного слоя

В России основным нормативным документом является СНиП 2.03.01-84* и СП 63.13330.2018 (аналог Еврокодов для бетонных конструкций). Они регламентируют минимальные толщины в зависимости от условий эксплуатации, типа сооружения и окружающей среды.

Факторы, влияющие на выбор толщины защитного слоя

Оптимальный расчет толщины защитного слоя определяется рядом факторов, которые необходимо учитывать:

1. Тип и класс бетона

Прочность и водонепроницаемость бетона влияют на проникновение влаги и химических веществ. Чем выше класс бетонной смеси (например, от В25 до В40), тем меньше требуется слой защиты, но не ниже минимальных нормативных значений.

2. Климатические и эксплуатационные условия

В холодных климатических зонах с циклическим замораживанием и оттаиванием требуется увеличить толщину для компенсации возможных трещин и коррозии.

3. Размер и форма арматуры

Крупная арматура требует более толстого защитного слоя, чтобы обеспечить равномерное распределение напряжений и предотвратить трещины вокруг стержней.

4. Тип конструкции и нагрузка

Для несущих конструкций с повышенными требованиями надежности (например, мосты, жилые дома повышенной этажности) расчет ведется с учетом повышенных нормативов толщины слоя.

Методика расчета защитного слоя бетона

Основной подход к расчету толщины защитного слоя основан на соблюдении минимальных значений по нормам и коррекции с учетом эксплуатационных факторов. Рассмотрим этапы:

1. Определение базового значения толщины согласно нормативам в зависимости от условия эксплуатации.
2. Корректировка на климатическую зону с учетом возможности замерзания, усадки и трещинообразования.
3. Стабилизация с учётом типа арматуры по диаметру и антикоррозионным свойствам.
4. Добавление запаса прочности при необходимости, например, для повышенной долговечности или специфических задач.

Формула для примерного расчета может выглядеть так:

C = C₀ + K_k + K_a + S

• C₀ – минимальный нормативный слой
• K_k – коррекция на климатические условия
• K_a – коррекция на тип арматуры и ее диаметр
• S – запас надежности

Примеры расчетов

Пример 1: Наружная стеновая конструкция в умеренном климате

• Условие: наружная стена жилого дома
• Бетон класса: В30
• Арматура: диаметр 12 мм
• Минимальный слой по нормам: 25 мм
• Климатическая коррекция: +5 мм (вечерние заморозки)
• Коррекция по арматуре: +2 мм
• Запас надежности: +3 мм

Итог: 25 + 5 + 2 + 3 = 35 мм – оптимальная толщина защитного слоя.

Пример 2: Фундамент в агрессивной среде (морское побережье)

• Условие: фундамент свайного типа
• Бетон: В35 с повышенной водонепроницаемостью
• Арматура: 16 мм, коррозионно-стойкая обработка
• Минимальный слой по нормам: 40 мм
• Климатическая коррекция: +8 мм (морская атмосфера)
• Коррекция арматуры: +4 мм
• Запас надежности: отсутствует (применен высококачественный бетон и обработка)

Итог: 40 + 8 + 4 + 0 = 52 мм

Способы контроля и качество защитного слоя

Для контроля толщины защитного слоя применяют следующие методы:

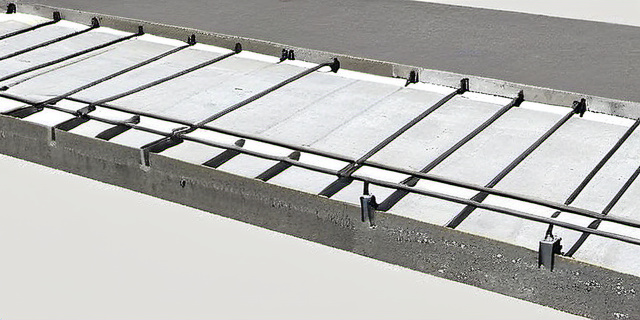

• Использование калиброванных пластиковых или металлических распорок в опалубке.
• Рентгенографический контроль после заливки бетона.
• Электромагнитные методы измерения толщины бетона (например, приборы с датчиками).
• Визуальный контроль и отбор проб в лабораторию.

Влияние несоблюдения толщины защитного слоя

Если слой бетона будет тоньше, чем предусмотрено нормами и расчетом, возможно следующее:

• Ускоренное образование коррозии арматуры с последующим разрушением металлических стержней.
• Появление трещин в бетоне, снижение сцепления с арматурой.
• Ухудшение огнестойкости и повреждение конструкции в случае пожара.
• Снижение долговечности всей конструкции, необходимость дорогостоящего ремонта и усилений.

Советы и мнение автора

«При проектировании железобетонных конструкций не стоит экономить на защитном слое бетона. Лучше немного увеличить толщину, чем столкнуться с дорогостоящим ремонтом и сокращением срока службы здания. Оптимальный слой – ваша гарантия надежности и долговечности.»

Заключение

Расчет оптимальной толщины защитного слоя бетона над арматурой – комплексная задача, требующая учета нормативных требований, условий эксплуатации, свойств материалов и специфики конструкции. Следование общепринятым стандартам и правильное применение корректирующих факторов обеспечивают надежную защиту арматуры и продлевают срок эксплуатации железобетонных сооружений.

Инженерам и проектировщикам рекомендуется тщательно подходить к выбору этой толщины, использовать современные методы контроля и отдавать предпочтение качественным материалам и технологиям.
