Введение в проблему температурных швов
Температурные швы — важный элемент в конструкции зданий, обеспечивающий компенсацию деформаций вследствие температурных изменений, сезонных колебаний и усадки. Однако эти швы могут стать источником значительных теплопотерь и нарушить герметичность ограждающих конструкций, если их проектирование выполнено некачественно. В условиях растущих требований к энергоэффективности зданий оптимальный выбор конструкции температурных швов становится критически важным.
Функции и важность температурных швов
Основные задачи температурных швов заключаются в:
- Компенсации линейных расширений и сжатий конструкций;
- Предотвращении трещинообразования и разрушений;
- Обеспечении долговечности строения;
- Поддержании герметичности и теплоизоляции стены, пола или кровли.
Виды температурных швов по конструкции
Существует несколько типов температурных швов, различающихся по конфигурации и материалам:
| Тип шва | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Открытый шов (фуга) | Примитивная щель между элементами конструкции | Простота реализации | Высокие теплопотери и проникновение влаги |
| Заполненный герметиком шов | Шов закрыт эластичным уплотнителем | Обеспечивает герметичность, снижает теплопотери | Ограниченная долговечность герметика |
| Системы с тепловым изолятором и профилями | Используются специализированные профили с изоляционными вставками | Высокая энергоэффективность, долговечность | Более высокая стоимость монтажных работ |
Причины теплопотерь в температурных швах
Несмотря на назначение компенсировать деформации, швы могут быть местом сильных тепловых утечек – сказывается:
- Неправильный выбор уплотнителей;
- Неплотное соединение элементов;
- Отсутствие или недостаточная толщина теплоизоляционного слоя;
- Деформация материалов и образовавшиеся щели со временем;
- Проникновение влаги, которая снижает изоляционные свойства.
Согласно исследованиям, проведённым в 2022 году в жилом секторе, теплопотери через температурные швы могут составлять от 15% до 25% от общих тепловых утечек здания, что значительно ухудшает энергоэффективность.
Основные требования к конструкции температурных швов для минимизации теплопотерь
Для снижения теплопотерь и сохранения герметичности температурные швы должны отвечать следующим критериям:
- Использование высококачественных уплотнителей с низкой теплопроводностью;
- Двойной или тройной слой уплотнений для увеличения сопротивления теплопередаче;
- Внедрение теплоизоляционных вставок между металлическими и бетонными элементами;
- Обеспечение эластичности шва для компенсации движения без повреждения тканей;
- Устойчивость материалов к механическим и климатическим воздействиям;
- Поддержание герметичности при изменении температуры.
Материалы, рекомендуемые для эффективных швов
| Материал | Преимущества | Недостатки | Пример использования |
|---|---|---|---|
| Эластомерные герметики (силикон, полиуретан) | Гибкость, герметичность, долговечность | Уязвимость к ультрафиолету и механическим повреждениям | Уплотнение щелей между бетонными элементами фасада |
| Минераловатные вставки с дополнительной защитой | Высокие изоляционные свойства, негорючесть | Требуют защиты от влаги | Теплоизоляция деформационных швов в кровлях |
| Пенополиуретановые запениватели | Отличная теплоизоляция, простота нанесения | Низкая стойкость к механическим нагрузкам | Заполнение внутренних полостей шва |
Оптимальные конструкции температурных швов: примеры и виды
Рассмотрим несколько конструктивных решений, доказавших свою эффективность в практике:
Конструкция с многослойным уплотнением
Данная конструкция включает внутреннюю теплоизоляционную вставку, покрытую эластичным герметиком с внешним декоративным профилем. Такая система обеспечивает:
- Минераловатная вставка уменьшает теплопотери;
- Герметики гарантируют непроницаемость для воздуха и влаги;
- Профиль защищает шов от механических повреждений.
Использование профильных систем с термобарьером
Решения с алюминиевыми или стальными профилями и встроенными полимерными или минераловатыми термобарерами широко применяются в коммерческих зданиях. Они обеспечивают надежную герметизацию и минимизируют мостики холода, благодаря уменьшению прямого контакта металла и бетона.

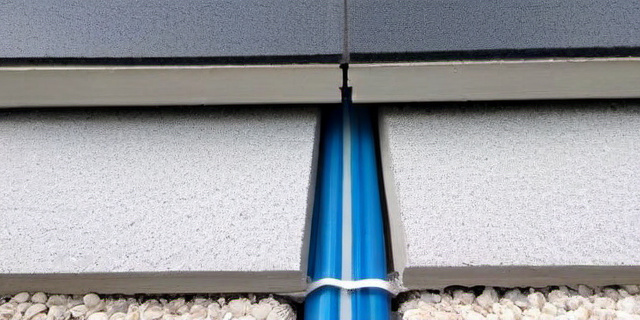

Герметизация с помощью саморасширяющихся лент
Саморасширяющиеся пенополиуретановые ленты, устанавливаемые в шов, способны под воздействием влаги и температуры расширяться, заполняя любые полости и трещины. Это простой и эффективный метод, особенно для сложных архитектурных форм.
Советы эксперта по выбору конструкции температурных швов
«Для максимально эффективного теплоизоляционного и герметичного эффекта стоит использовать комплексный подход: сочетать теплоизоляционные материалы и эластичные герметики, уделяя внимание качеству монтажа. Не стоит экономить на материалах, так как частая эксплуатация и температурные нагрузки значительно сокращают срок службы дешевых решений.»
Заключение
Определение оптимальной конструкции температурных швов в строительстве — важнейшая задача для снижения теплопотерь и обеспечения герметичности здания. Для этого необходимо применять современные материалы, комбинировать теплоизоляционные вставки с эластичными герметиками и профилями, а также строго контролировать качество монтажа. Применение проверенных решений и подходов позволит значительно повысить энергоэффективность здания, продлить срок его службы и обеспечить комфортные внутренние условия.
В конечном счёте, оптимально спроектированные температурные швы — это не просто технический элемент, а важный вклад в устойчивость и экологичность строительства.
