Формулы расчета теплопотерь с применением отражающей теплоизоляции: методы и рекомендации

Введение в проблему теплопотерь и роль отражающей теплоизоляции

Теплопотери через ограждающие конструкции зданий — одна из главных причин больших затрат на отопление и охлаждение помещений. Современные технологии теплоизоляции включают применение различных материалов, среди которых отражающая теплоизоляция занимает особое место благодаря своей специфике работы с тепловым излучением.

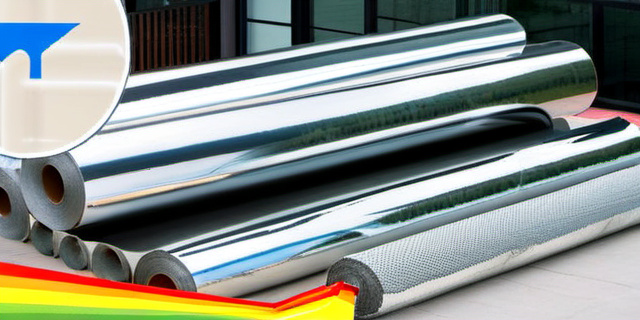

Отражающая теплоизоляция (ОТИ) — это материал, обычно состоящий из металлизированной пленки или фольги с высоким коэффициентом отражательной способности. Она отражает основную часть инфракрасного излучения, тем самым значительно снижая теплопотери за счет излучения и конвекции внутри воздушных прослоек.

Основные виды теплопотерь через конструкции

• Кондукция: передача тепла через твердые материалы.
• Конвекция: движение воздуха, уносящего тепло.
• Излучение: передача тепла в виде инфракрасных волн.

Отражающая теплоизоляция, в отличие от обычных утеплителей, преимущественно влияет на теплопотери за счет излучения, снижая общий коэффициент теплопроводности конструкции.

Зачем нужны формулы для расчета теплопотерь с отражающей теплоизоляцией?

Традиционные методы расчета теплопотерь через конструкции основаны на законе Фурье и используют коэффициент теплопроводности (λ) материалов. Однако при использовании ОТИ эффект отражения теплового излучения требует учета дополнительного параметра — теплового сопротивления за счет излучения.

Без правильного учета параметров ОТИ расчеты будут неточными, что приведет либо к перерасходу материалов, либо к недостаточной теплоизоляции зданий.

Основные формулы для расчета теплопотерь через конструкции с отражающей теплоизоляцией

Тепловое сопротивление обычной конструкции

Для многоуровневой конструкции, состоящей из нескольких слоев, общее тепловое сопротивление R складывается из сопротивлений всех слоев:

R = Rо + Σ(Ri) + Rв

где:

• Rо — сопротивление наружного теплообмена;
• Rв — сопротивление внутреннего теплообмена;
• Ri — теплоизоляционное сопротивление каждого слоя, рассчитываемое как R = d / λ, где d — толщина слоя, λ — теплопроводность материала.

Теплопотери по закону теплового потока

Теплопотери через конструкцию вычисляются как:

Q = (Tв — Tн) / R

где:

• Q — тепловой поток (Вт/м²);
• Tв — температура внутри помещения (°C);
• Tн — температура снаружи (°C);
• R — общее тепловое сопротивление слоя (м²·°C/Вт).

Особенности учета отражающего теплоизоляционного слоя

Отражающая теплоизоляция создаёт дополнительное тепловое сопротивление за счет снижения излучательных теплопотерь. Для этого вводится коэффициент излучательной способности поверхности ε и коэффициенты отражения ρ.

Общее тепловое сопротивление с ОТИ можно представить как:

Rобщ = Rслоев + Rотражения

где Rотражения рассчитывается по следующей формуле:

Rотражения = \frac{1}{A \cdot (h_r)}

h_r — коэффициент теплового излучения для конвективно-лучистых поверхностей.

Расчет коэффициента излучения hr

Для двух параллельных поверхностей с коэффициентами излучения ε1 и ε2 и температурой поверхности:

h_r = \frac{4 \cdot \sigma \cdot (T_1 + T_2)^3}{\frac{1}{ε_1} + \frac{1}{ε_2} -1}

• σ — постоянная Стефана-Больцмана ≈ 5,67×10-8 Вт/м²·К⁴;
• T1 и T2 — абсолютные температуры поверхностей (К).

Низкое значение ε у отражающей теплоизоляции (например, ε ≈ 0.03 для металлизированной фольги) значительно увеличивает значение Rотражения, тем самым существенно снижая теплопотери.

Пример расчета теплопотерь с отражающей теплоизоляцией

Рассмотрим простую конструкцию стены с колонной отражающей теплоизоляции на внутренней стороне. Условия:

Расчёт теплового сопротивления воздушного зазора с ОТИ:

• Предположим внутреняя поверхность имеет ε=0.9, а покрытие ОТИ — ε=0.05.
• Температуры: T1 = 293 К (20°C), T2 = 273 К (0°C).

Подставляем в формулу для hr:

h_r = \frac{4 \cdot 5.67 \times 10^{-8} \cdot (293 + 273)^3}{\frac{1}{0.9} + \frac{1}{0.05} -1} ≈ 3.5 Вт/м²·°C

Расчет теплового сопротивления:

Rотражения = \frac{1}{3.5} = 0.286 м²·°C/Вт

Общее тепловое сопротивление конструкции:

Rобщ = 0.118 + 2.5 + 0.286 + Rвнутренний теплообмен + Rнаружный теплообмен

При стандартных значениях Rвнутренний теплообмен ≈ 0.13, Rнаружный теплообмен ≈ 0.04:

Rобщ = 0.118 + 2.5 + 0.286 + 0.13 + 0.04 = 3.074 м²·°C/Вт

Если бы не учитывать отражающую теплоизоляцию, воздушный зазор считали бы как сопротивление конвекции и теплопроводности порядка 0.15, тогда общее сопротивление было бы:

Rбез ОТИ = 0.118 + 2.5 + 0.15 + 0.13 + 0.04 = 2.938 м²·°C/Вт

Разница не кажется большой, но при масштабах всего здания и сезонных колебаниях теплопотерь — экономия значительна.

Таблица сравнения теплового сопротивления для разных видов утеплителей с ОТИ

Преимущества и ограничения использования отражающей теплоизоляции

Преимущества

• Существенное снижение теплопотерь за счет отражения теплового излучения.
• Малая толщина при высокой теплоизоляционной эффективности.
• Улучшение температурного комфорта в помещениях.
• Снижение затрат на отопление и охлаждение.

Ограничения

• Требование наличия воздушного зазора для эффективной работы ОТИ.
• Низкая эффективность без правильного монтажа и учета теплофизических параметров.
• Не заменяет традиционные утеплители, а используется в комплексе.

Советы и рекомендации по расчету и применению отражающей теплоизоляции

Автор статьи рекомендует внимательно подходить к расчётам теплопотерь с учётом отражающей теплоизоляции и использовать комбинированные методы теплоизоляции:

«Отражающая теплоизоляция – это мощный инструмент для снижения теплопотерь, но её эффективность проявляется только при грамотном проектировании и учёте всех тепловых потоков, включая излучение и конвекцию. Всегда комбинируйте её с традиционными утеплителями и обеспечьте воздушный зазор для максимального эффекта.»

Также рекомендуется использовать специализированные программные комплексы для точного расчёта, особенно при сложных конструкциях и многоуровневых системах утепления.

Заключение

Расчет теплопотерь с использованием отражающей теплоизоляции требует более детального учета излучательных свойств поверхностей и наличия воздушных прослоек. Правильное применение формул с учетом коэффициентов излучения и конвекции позволяет существенно повысить точность расчетов и оптимизировать теплоизоляционные характеристики конструкций.

Отражающая теплоизоляция в комплексе с традиционными утеплителями показывает значительное снижение теплопотерь, что приводит к уменьшению расходов на отопление и улучшению микроклимата зданий.

Таким образом, понимание и грамотное применение формул теплопотерь с отражающими слоями является важным аспектом современного строительного инжиниринга, способствующего энергетической эффективности и устойчивости зданий.
