Формула расчета деформационных швов в ленточных фундаментах: важные аспекты проектирования

Введение

Протяженные ленточные фундаменты являются основой множества зданий и сооружений, обеспечивая равномерное распределение нагрузок и стабильность конструкции. Однако протяженность таких фундаментов требует учета температурных и усадочных деформаций, которые могут привести к образованию трещин и нарушению целостности конструкции. Для предотвращения нежелательных последствий используются деформационные швы — специальные технологические разрывы, компенсирующие удлинение и сжатие стройматериала.

Расчет деформационных швов — одна из ключевых стадий проектирования ленточных фундаментов, которая позволяет гарантировать их долговечность и безопасность. В данной статье будет подробно рассмотрена формула расчета, а также рекомендации по применению на практике.

Что такое деформационные швы и зачем они нужны?

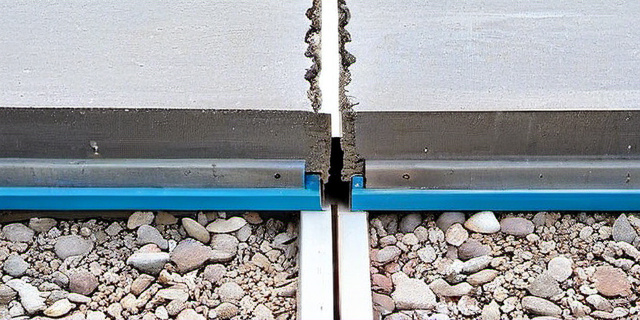

Деформационные швы — это специально организованные разрывы или зазоры в структуре фундамента, служащие для компенсации температурных и усадочных деформаций бетона и грунта. Без них пластическая деформация может привести к образованию трещин, перекосов и разрушению конструкции.

Основные причины появления деформаций:

• Температурные изменения (расширение и сжатие материала);
• Усадочные процессы в бетоне;
• Неравномерные осадки грунта;
• Вибрационные нагрузки и динамические воздействия.

Типы деформационных швов в ленточных фундаментах:

• Технологические — при прерывании бетонирования;
• Контрольные — для регулирования направления и размеров трещин;
• Рабочие — компенсирующие фактические температурные и усадочные расширения.

Основные параметры для расчета деформационных швов

Для эффективного проектирования необходимо учитывать ряд параметров, влияющих на величину деформаций:

Формула расчета длины деформационного шва

Основная задача — определить максимальную длину участка ленточного фундамента без установки шва, чтобы гарантировать, что растяжение (или сжатие) не превысит допустимых значений. Расчёт ведется с учетом температурных деформаций и усадки бетона.

Расчет линейных температурных деформаций

Температурная деформация задается формулой:

ΔLтемп = α × ΔT × L

где:

• ΔLтемп — удлинение из-за температурных изменений, м;
• α — коэффициент линейного расширения бетона (обычно около 10-5 1/°C);
• ΔT — амплитуда температурного колебания, °C;
• L — длина контрольного участка без швов, м.

Усадочная деформация

Усадка является дополнительным фактором деформации, выражается как относительное изменение длины, и учитывается по формуле:

ΔLусадка = ε_ус × L

Общая деформация

Суммарное изменение длины участка составляет:

ΔL = ΔLтемп + ΔLусадка = (α × ΔT + ε_ус) × L

Для предотвращения образования трещин необходимо обеспечить, чтобы суммарные деформации не превышали допустимую величину компенсации через швы и подвижки.

Определение длины участка между деформационными швами

Исходя из максимального допустимого удлинения ΔLmax, длину участка можно вычислить как:

L ≤ ΔLmax / (α × ΔT + ε_ус)

Пример расчёта

Пусть необходимо определить максимальную длину участка ленточного фундамента при следующих условиях:

• Коэффициент линейного расширения, α = 1,0 × 10-5 1/°C;
• Температурный перепад, ΔT = 40 °C;
• Усадка бетона, ε_ус = 200 × 10-6 (0.0002);
• Максимально допустимая деформация (расслоение), ΔLmax = 8 мм = 0.008 м

Тогда:

L ≤ 0.008 / (1,0 × 10-5 × 40 + 0.0002) = 0.008 / (0.0004 + 0.0002) = 0.008 / 0.0006 ≈ 13.3 м

Таким образом, участок ленточного фундамента без деформационных швов не должен превышать 13.3 метра.

Практические рекомендации по организации деформационных швов

• Рекомендуется планировать швы на расстоянии 10-15 метров в зависимости от климатических условий и типа бетона.
• Глубина шва должна доходить минимум до подошвы фундамента, чтобы полностью отделять части конструкции.
• Для обеспечения герметичности и защиты от воды используют специальные эластичные заполнители и гидроизоляционные материалы.
• Контроль качества бетонирования в местах швов обязателен для предотвращения слабых зон.

Статистические данные по практическим случаям

Советы эксперта

«Залог надежного ленточного фундамента заключается в правильном учете всех факторов деформации на стадии проектирования. Не стоит экономить на количестве деформационных швов — их грамотное расположение продлит срок службы конструкции и минимизирует риск дорогостоящих ремонтов.»

Заключение

Расчет деформационных швов в протяженных ленточных фундаментах — важная процедура, позволяющая избежать разрушений, связанных с температурными и усадочными деформациями. Основная формула учитывает коэффициент линейного расширения бетона, перепад температур и усадочные изменения, что позволяет корректно определить максимальную длину участка без шва.

Практика показывает, что правильный подход к расположению деформационных швов значительно снижает риск возникновения трещин и сохраняет целостность строительных конструкций на протяжении многих лет. Важно тщательно учитывать местные климатические особенности и физико-механические характеристики материалов.

Таким образом, грамотное проектирование деформационных швов является ключевым элементом при возведении протяженных ленточных фундаментов и позволяет обеспечить безопасность и долговечность зданий.
